三层共挤吹膜机的操作规范详解

三层共挤吹膜机的操作规范详解

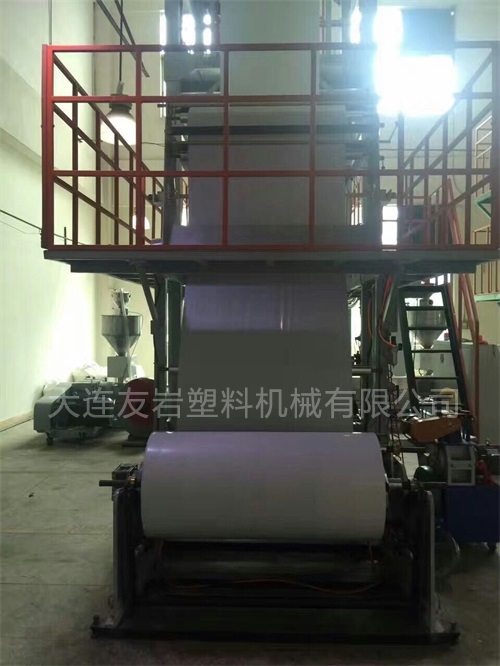

     三层共挤吹膜机生产线采用新型高效低能耗挤出机组，IBC膜泡内冷系统，±360°水平式上牵引旋转系统，光电自动纠偏装置，全自动收卷及薄膜张力控制，电脑屏幕自动控制系统等先进技术。与同类设备相比，具有产量更高、制品塑化好、低能耗、操作简便的优点，彻底解决了薄膜荷叶边及收卷大小头等问题，使产品质量上了一个新台阶。

    生产出的薄膜具有高透明、耐穿刺、高韧性、低温热切性佳、复合牢度佳、防卷曲性。这种膜由于其阻隔性好，保鲜，防湿，防霜冻，隔氧，耐油，可以广泛用于轻重包装。如各种鲜果、肉食品、酱菜、鲜牛奶、液体饮料、医药用品等。

    完成后迅速观察膜泡是否变形，如有变形应及时调整，先检查模口间隙是否可调，稳泡板是否靠住膜泡，如无问题检查是否有被打开的门窗，发现后及时处理。观察膜泡是否倾斜，如有倾斜立刻用挡板挡好。检查无误后根据生产任务通知单的要求调整内、外、中主电机转速，根据厚度要求调整牵引速度。开启旋转按钮使模头旋转。

     待膜泡稳定后，对薄膜进行厚度与宽度的测量，看是否达到所需标准，（如果厚度偏厚调整模口间隙，或者适当减小风环的风量，使薄膜进一步吹胀，也可适当提高牵引速度从而使其厚度变薄；如果厚度偏薄则反之。宽度用气泵来控制）。同时测量内插薄膜的宽度是否符合标准，如不符合应适量调整插板使其到达合格。观察内插薄膜的对称程度，是否出现错位现象，如有错位应及时作出调整。

    测量薄膜横纵向的收缩率，看是否标准，以便及时调整。（如横向拉伸强度差，应适当降低牵引速度；薄膜纵向拉伸强度差 ，可适当降低熔融树脂的温度，或者提高牵引速度，也加大风环风量，使膜泡快速冷却 ） 一切正常后，记录各温区温度以及主机和牵引数据。做好下卷准备工作。收卷直径达到预定要求后进行换卷，将备卷轴放置在换卷摆轴上，搬下摆轴至收卷工位置，完成收卷。每隔三个小时对各温区进行记录，对每次下卷做好各项记录（下卷时间、重量、宽度、厚度偏差、收缩率、废料重量）
